Project Dordrecht: het gebouw is de installatie
1.487 zonnepanelen, verdeeld over vijf totaal verschillende vlakken: in de gevel, boven een pergola, tegen de damwanden daarvan, op een sedumdak en op het platte dak. Uitgevoerd in 2026.
Waarom dit project bijzonder is
Niet op het gebouw, maar ván het gebouw
De meeste installaties liggen op één dak, in één richting, met één type paneel. Hier ligt dat anders. In Dordrecht zit de opwekking in de huid van het gebouw: frameloze glas-glaspanelen vormen de gevel, een pergola van stalen balken draagt panelen als overkapping, de damwanden van diezelfde pergola staan vol, en op het sedumdak en het platte dak liggen de vlakken waar je ze verwacht.
Vijf vlakken betekent vijf oriëntaties, vijf montagemethodes en vijf keer een andere keuze in paneel en constructie. Het vermogen per paneel verschilt daarom per vlak: een verticaal gevelpaneel doet iets heel anders dan een paneel dat onder optimale hoek op een plat dak staat. Samen vormen ze één installatie, met één plan erachter.
Precies dat maakt het een project waar we graag naar wijzen: het laat zien dat een gebouw op veel meer plekken energie kan opwekken dan alleen het dak.
1.487 panelen, vijf vlakken
Klik een vlak aan
Elk vlak vroeg om een eigen aanpak. Kies er een om te zien wat er is gedaan.

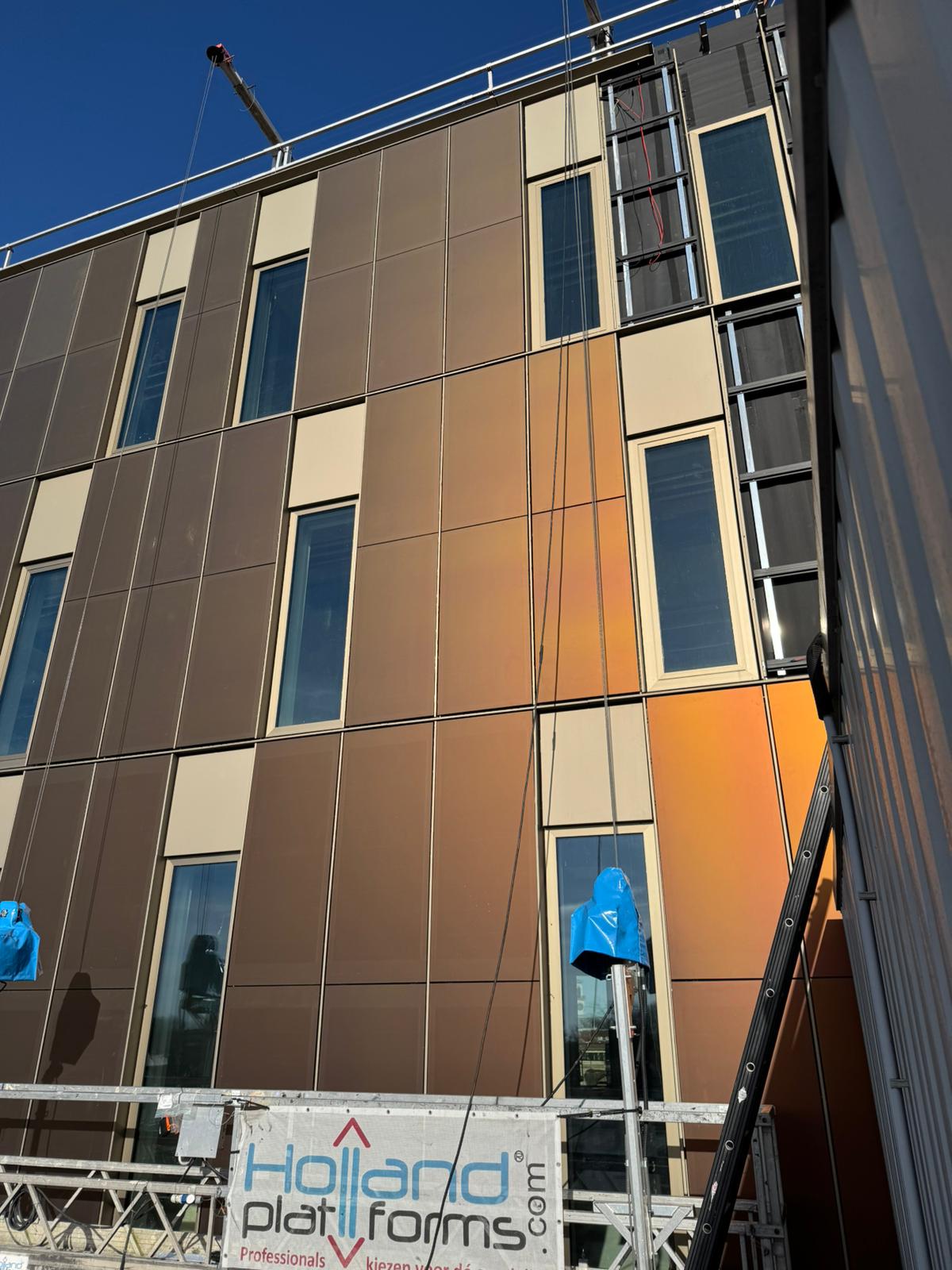

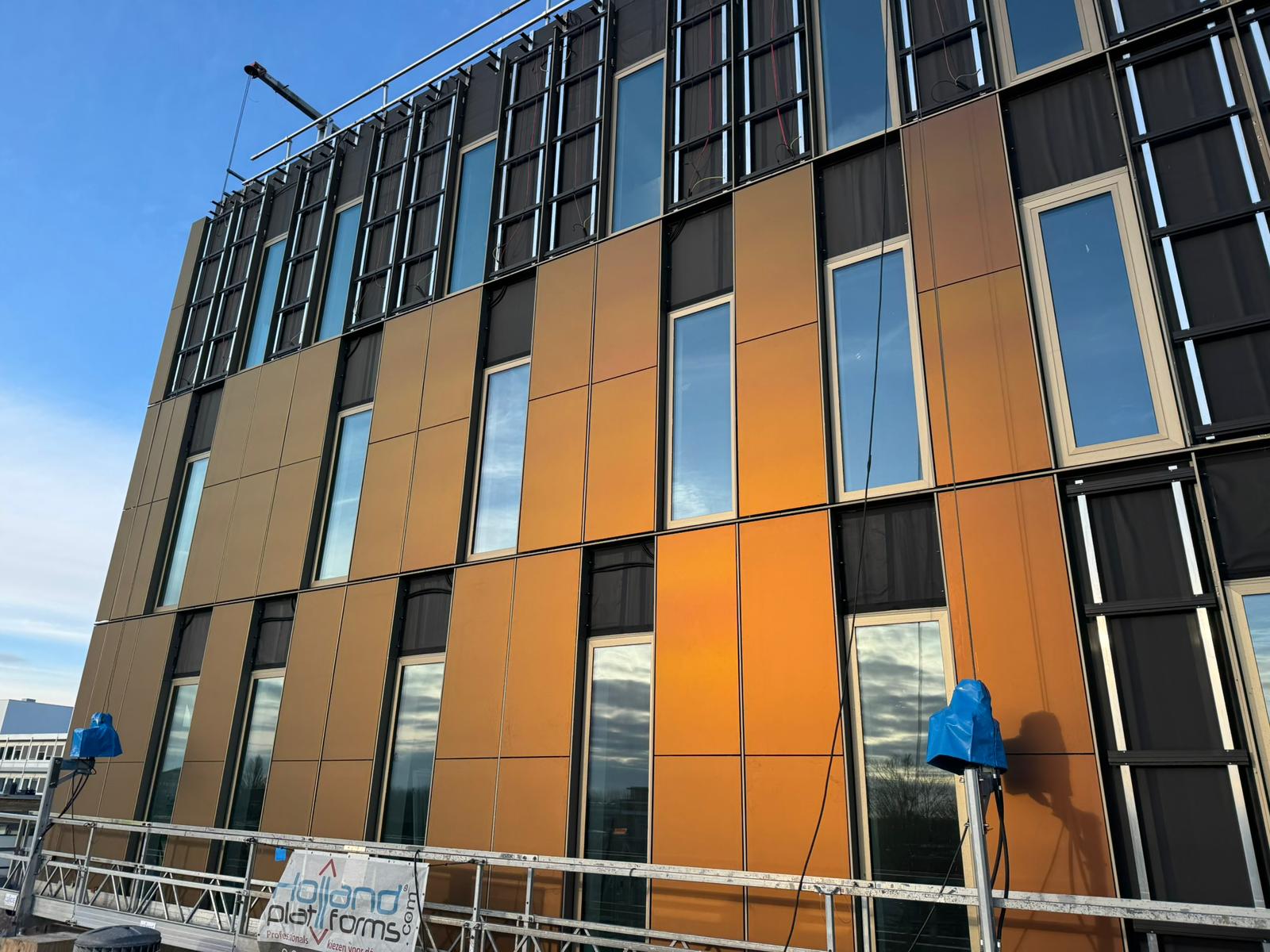

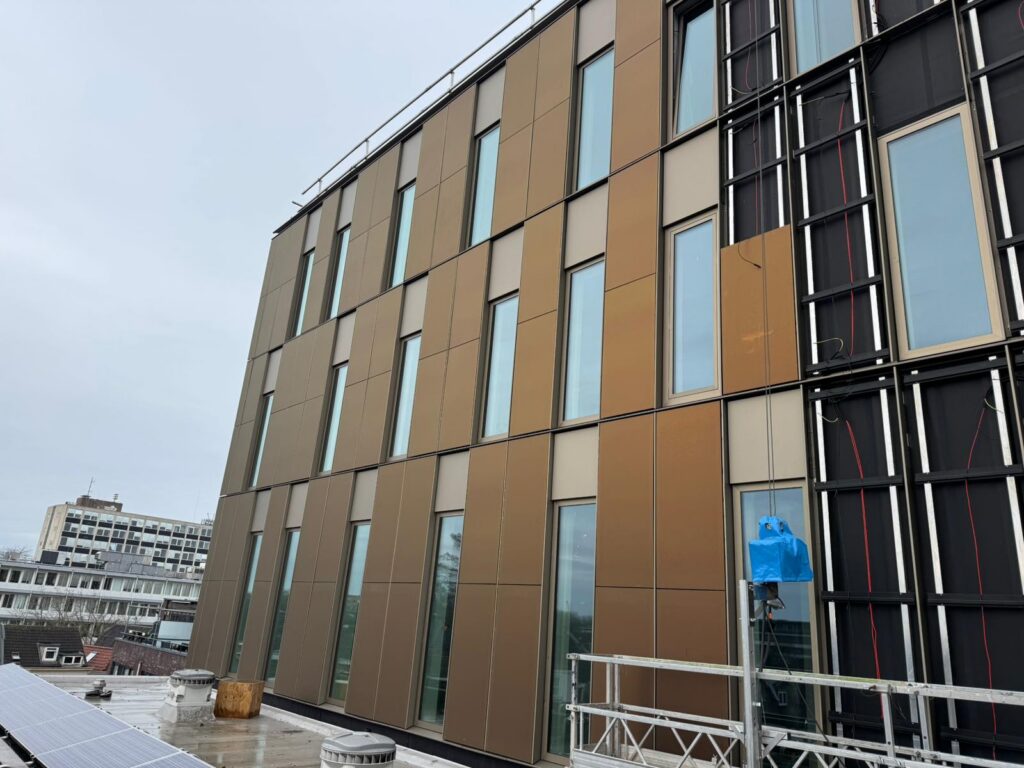

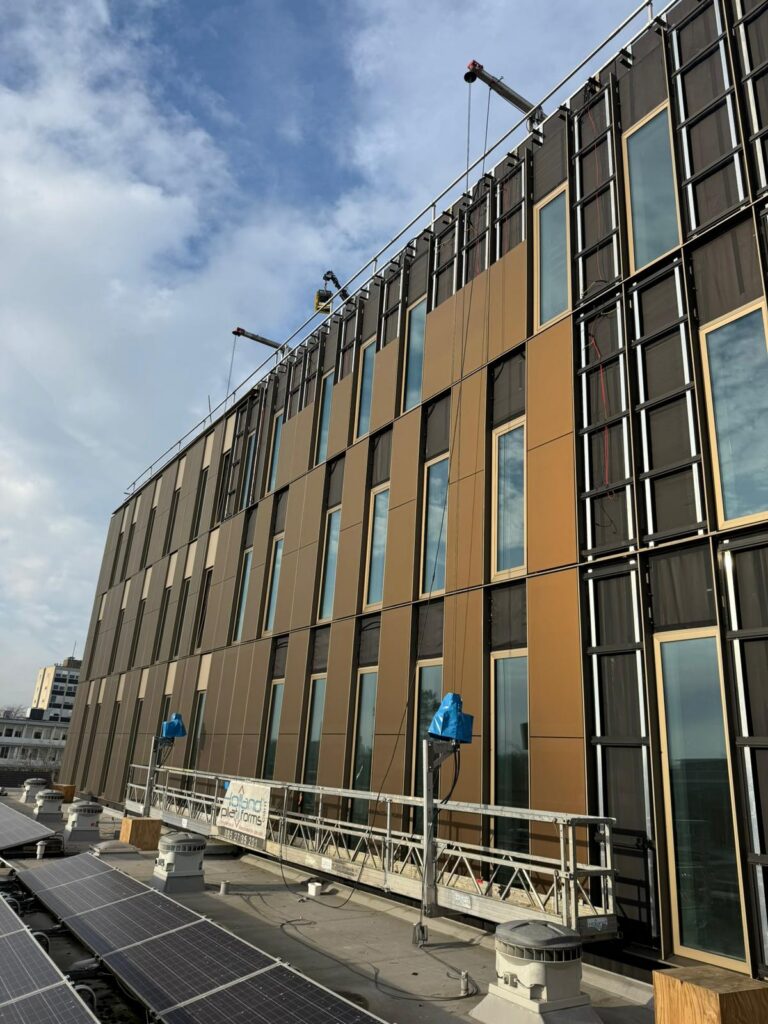

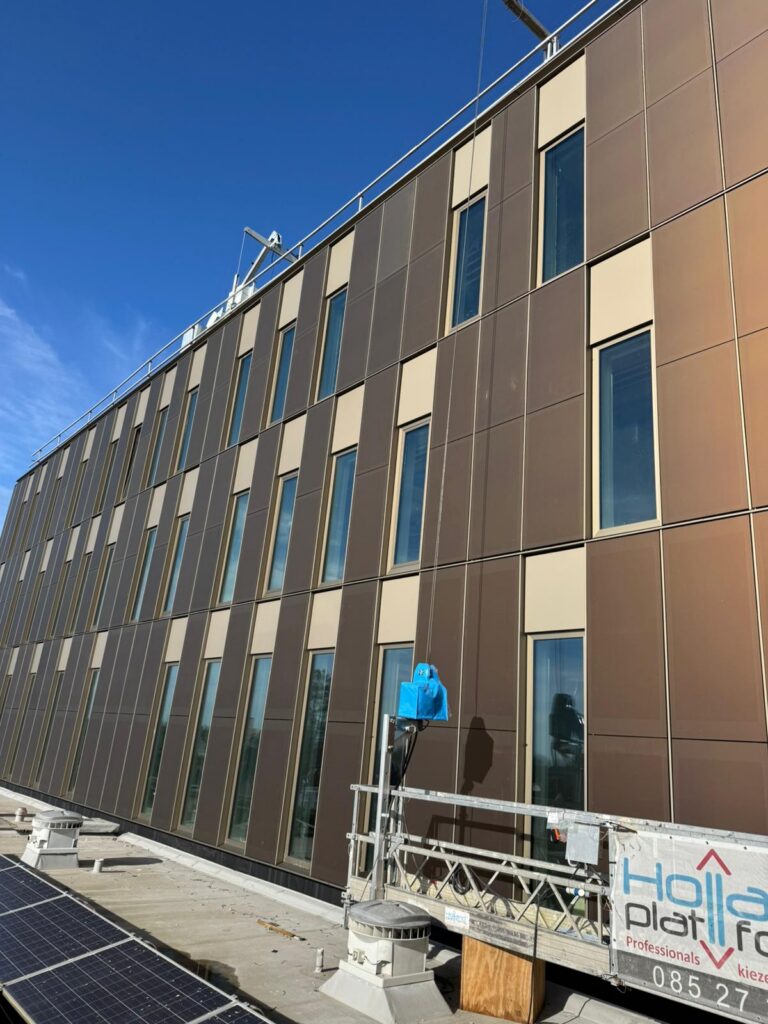

845 panelen in de gevel
Frameloze glas-glaspanelen vormen hier de buitenschil. Geen panelen óp de gevel, maar panelen áls gevel: ze zijn tegelijk gevelbekleding en opwekker. Omdat er geen aluminium frame omheen zit, loopt het vlak strak door en verandert de gevel van kleur met het licht van de dag.
- Verticale opstelling: gelijkmatiger opbrengst over de dag en meer in de winter
- Montage vanaf hangbruggen, in de bouwvolgorde van de gevelbouwer
- Glas-glas: dubbelzijdig beschermd en langere levensduur

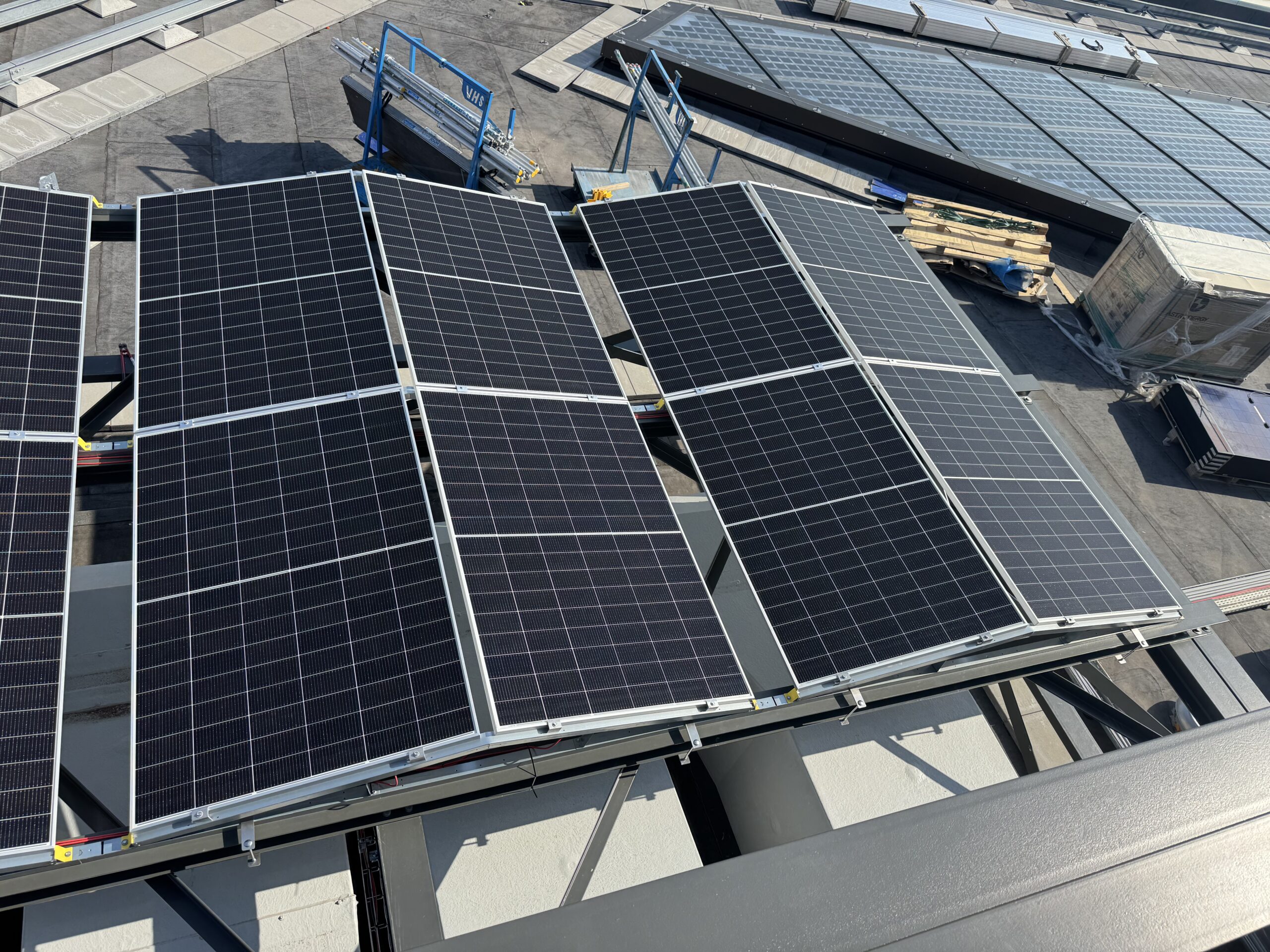

192 panelen tegen de damwand
De wanden van de pergola zijn uitgevoerd in damwand en dragen 192 panelen. Een vlak dat normaal gesproken leeg blijft. Verticaal geplaatst leveren deze panelen in de zomerpiek minder, maar juist meer in de ochtend, de avond en de wintermaanden, wanneer het verbruik in het gebouw hoog is.
- Een bestaand bouwdeel dubbel gebruikt
- Opbrengst juist buiten de middagpiek
- Aparte string-indeling, gescheiden van de dakvlakken

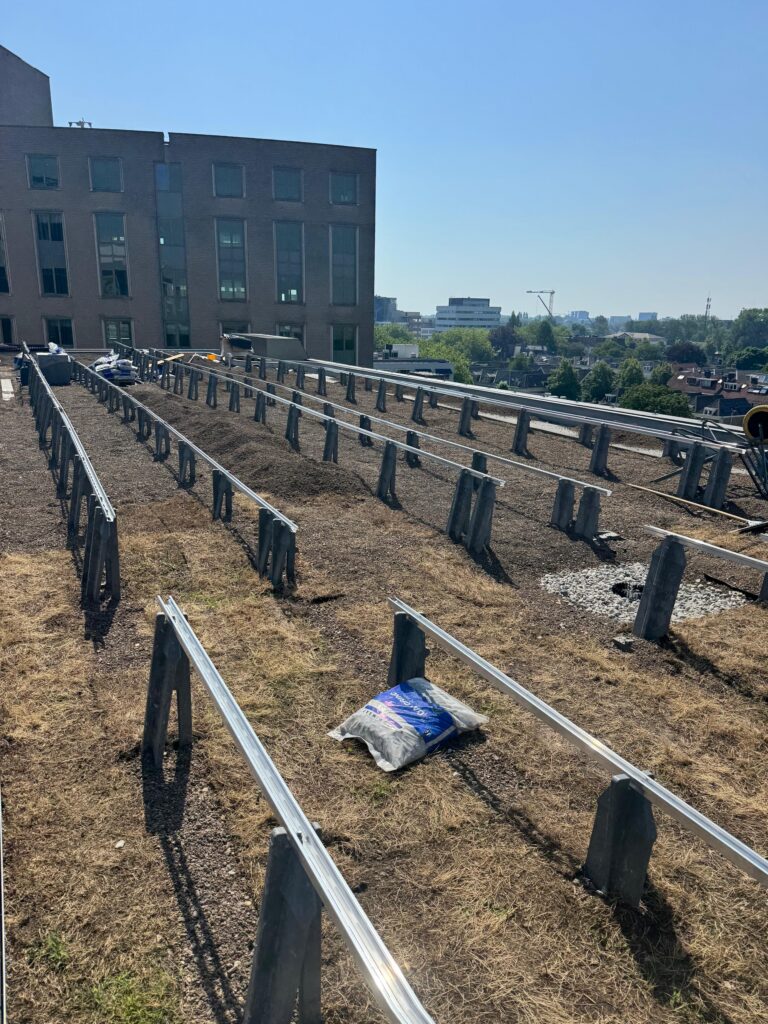

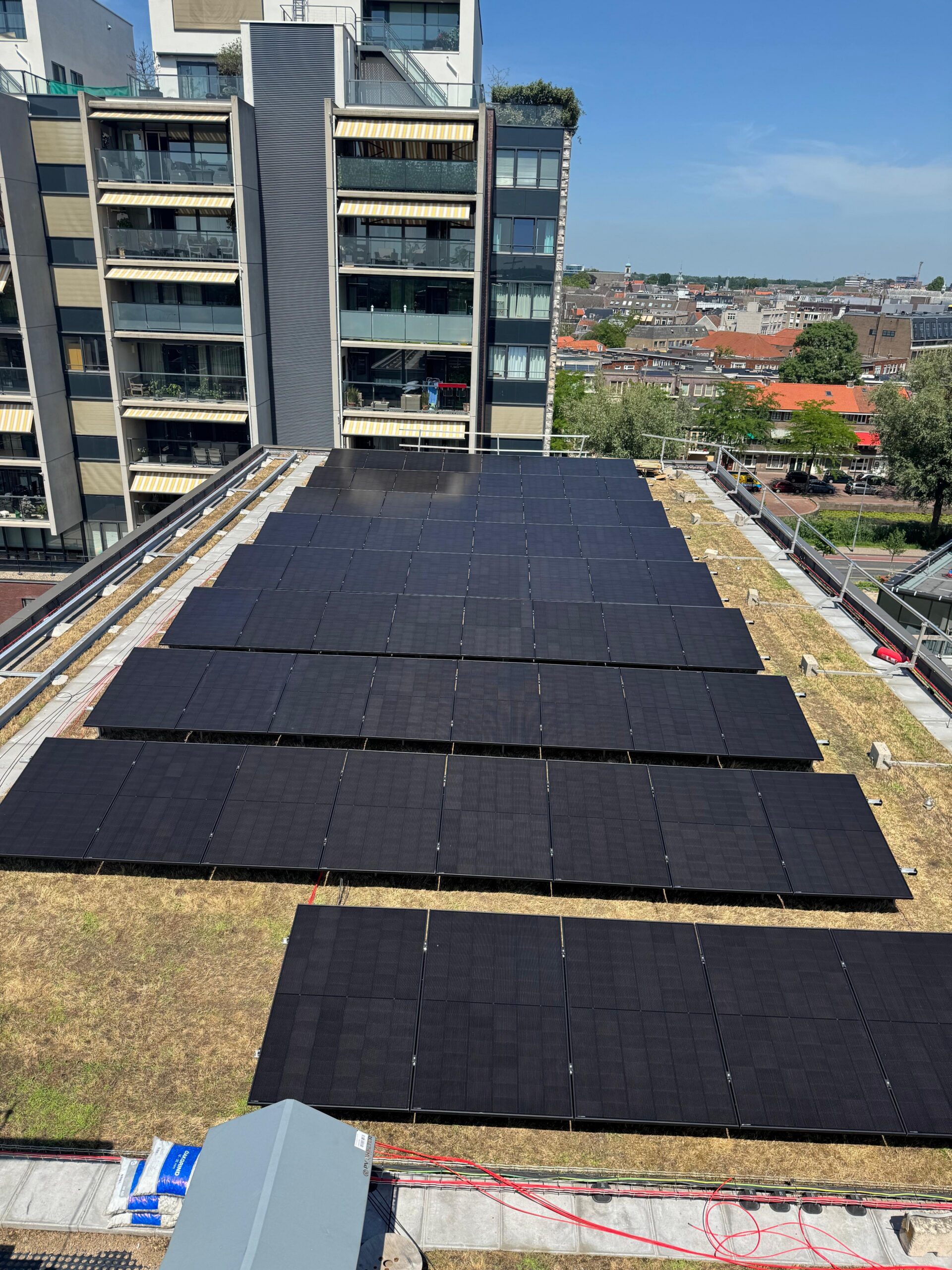

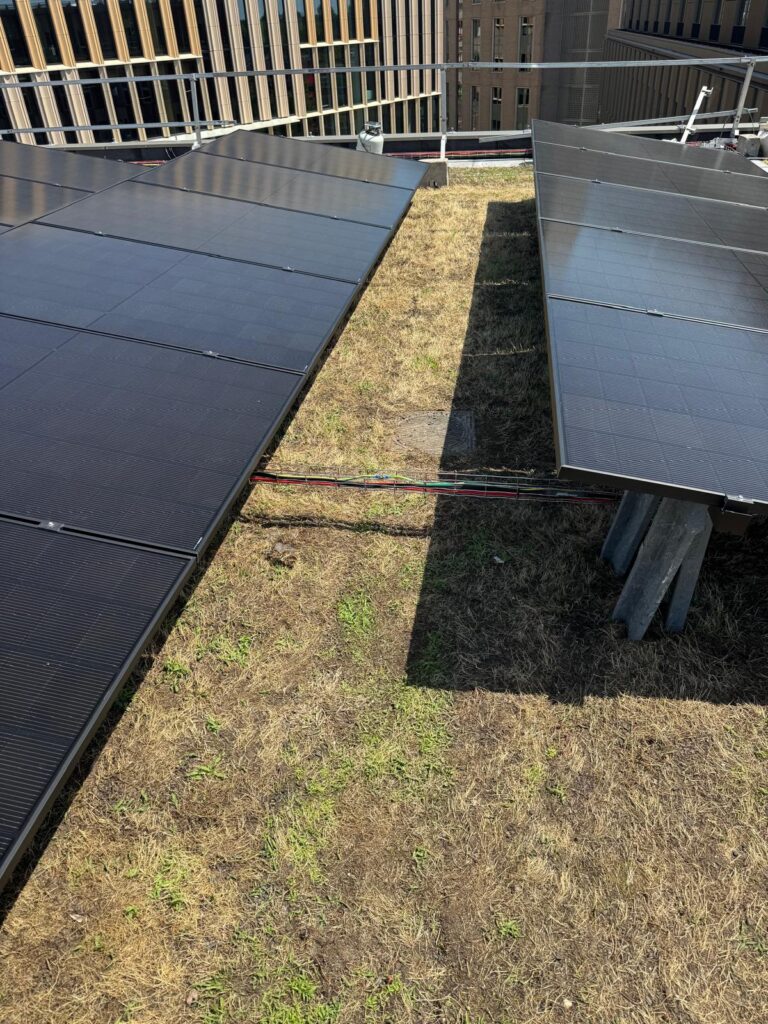

192 panelen op het sedumdak
Op het sedumdak staan 192 panelen op een geballasteerde constructie: het groen loopt door onder en tussen de rijen. Sedum en zonnepanelen gaan goed samen. De begroeiing houdt het dakoppervlak koeler, en koelere panelen leveren op warme dagen meer.
- Ballast in plaats van doorboren: de dakbedekking blijft dicht
- Rijafstand zo gekozen dat het sedum licht en water blijft krijgen
- Begroeiing houdt de panelen in de zomer koeler

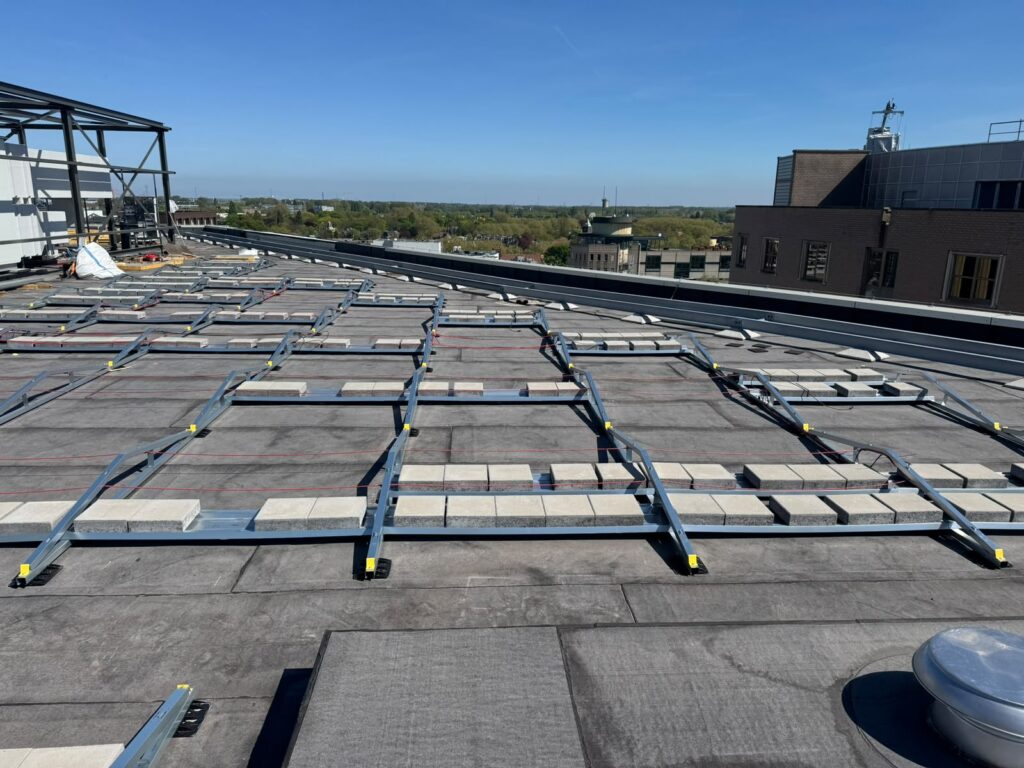

182 panelen op het platte dak
Op het platte dak liggen 182 panelen in rijen op een geballasteerd systeem. Het meest vertrouwde vlak van het project, en tegelijk het vlak dat het meeste per paneel opwekt doordat de hoek hier vrij te kiezen was.
- Geen dakdoorvoeren, dus dakgarantie blijft in stand
- Ballast afgestemd op de windbelasting op deze hoogte
- Loop- en inspectiepaden vrijgehouden voor onderhoud

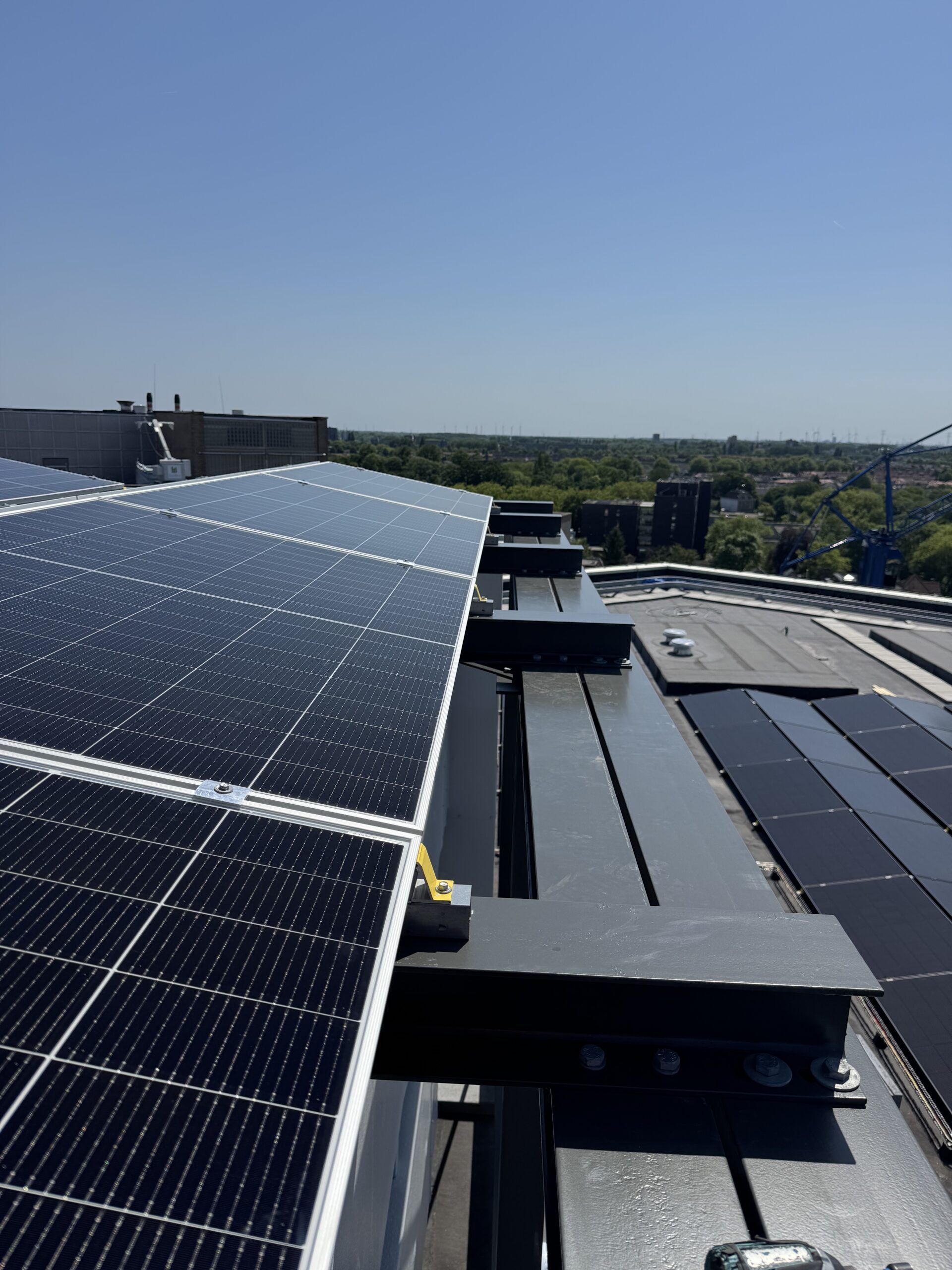

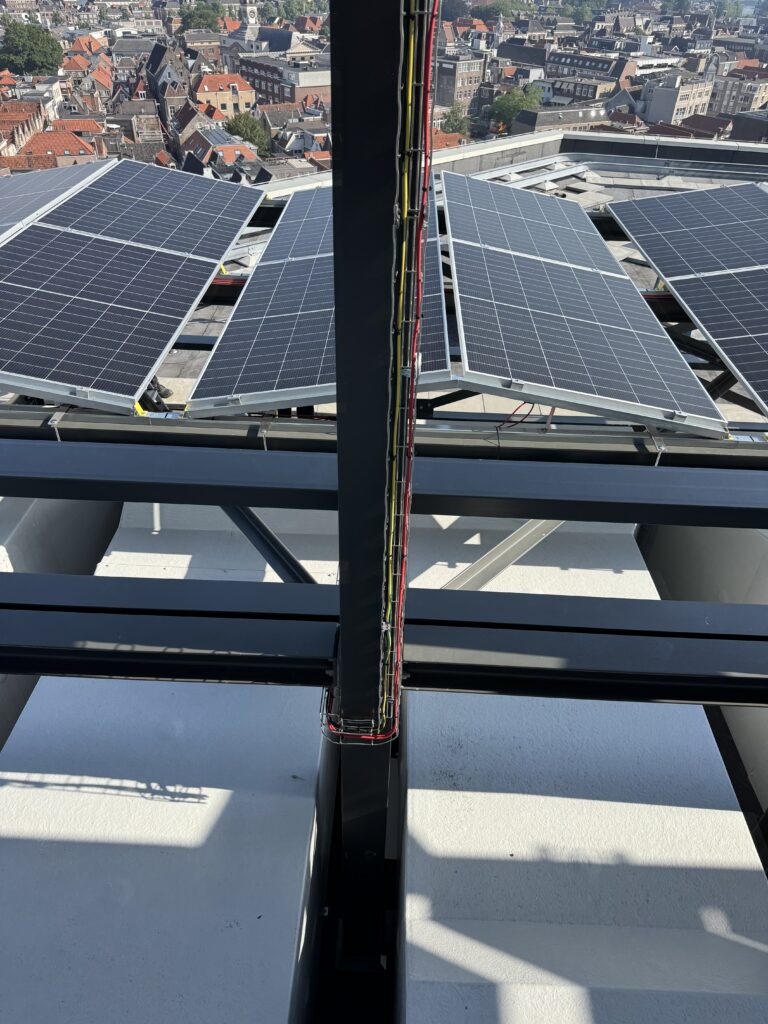

76 panelen boven de pergola
Boven de pergola vormen 76 panelen zélf het dak, gedragen door stalen balken. Ze geven schaduw aan wat eronder ligt en wekken tegelijkertijd op. De constructie is eerst opgebouwd en ingemeten, daarna zijn de panelen er als dakvlak op gelegd.
- Panelen als constructief dakvlak, niet als opbouw

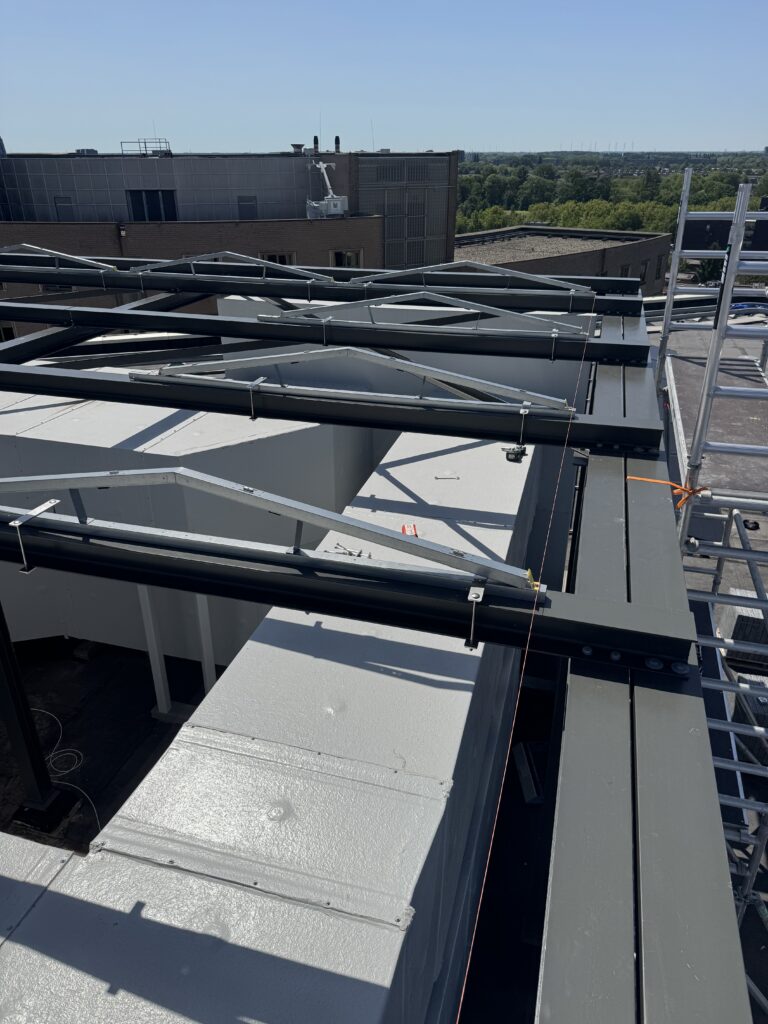

- Stalen balken met schoren, vooraf ingemeten
- Kabelgoten weggewerkt in de staalconstructie
Uitvoering
Wat dit project vroeg van de montage
Ontwerp
Vijf vlakken, vijf plannen
Oost, west, zuid en verticaal meng je niet zomaar in één string. Elk vlak kreeg een eigen indeling en eigen omvormerkeuze, zodat schaduw of een andere stand op het ene vlak de opbrengst van het andere niet meetrekt.
Bouwkundig
Panelen als bouwdeel
Zodra panelen de gevel vormen, zijn maatvoering, waterdichtheid en afwerking net zo belangrijk als de elektrotechniek. Dat betekent meebouwen in het tempo en de volgorde van de gevelbouwer, niet erachteraan.
Daken
Geen gat in het dak
Sedumdak en plat dak zijn volledig geballasteerd uitgevoerd. Geen doorvoeren door de dakbedekking, dus de dakgarantie blijft intact en de begroeiing blijft gewoon functioneren.
Beeld van het werk
Van staalconstructie tot laatste rij
